Envelope de aceleração: as duas faixas de frequência que você precisa configurar
A confusão mais comum na análise de envelope é tratar a banda de extração e a faixa de leitura como a mesma coisa. Entenda a diferença e configure certo.
Todo analista de vibração já passou por isso. Abre o espectro de envelope esperando ver a região de alta frequência onde o rolamento está batendo, e encontra um gráfico que vai de 0 a 500 Hz.
A reação natural é achar que a configuração está errada, ou que a ferramenta perdeu a informação importante.
Não perdeu. O envelope está mostrando exatamente o que deveria — só que numa dimensão diferente da que a maioria espera. Entender essa diferença é o que separa quem usa envelope de quem tenta usar.
O que o envelope faz com o sinal
Quando um rolamento tem um defeito localizado — uma marca na pista, um ponto de descascamento, uma trinca — cada vez que um elemento rolante passa por cima daquele defeito, acontece um impacto.
Esse impacto é curto e violento. Ele não gera uma vibração senoidal bonita: ele excita as frequências naturais da estrutura do rolamento e da caixa que o abriga. Essas ressonâncias costumam viver em alta frequência, na casa dos quilohertz.
O que se vê no sinal de aceleração bruto, então, é uma vibração de alta frequência cuja amplitude varia conforme os impactos se repetem. O impacto não cria uma frequência nova: ele modula uma que já existia.
O envelope é uma demodulação. Ele não descarta a alta frequência — ele usa a alta frequência como portadora e extrai o contorno da variação de amplitude. Depois aplica FFT sobre esse contorno.
O resultado é um espectro que não mostra mais onde o impacto ressoou. Mostra com que frequência ele se repete.

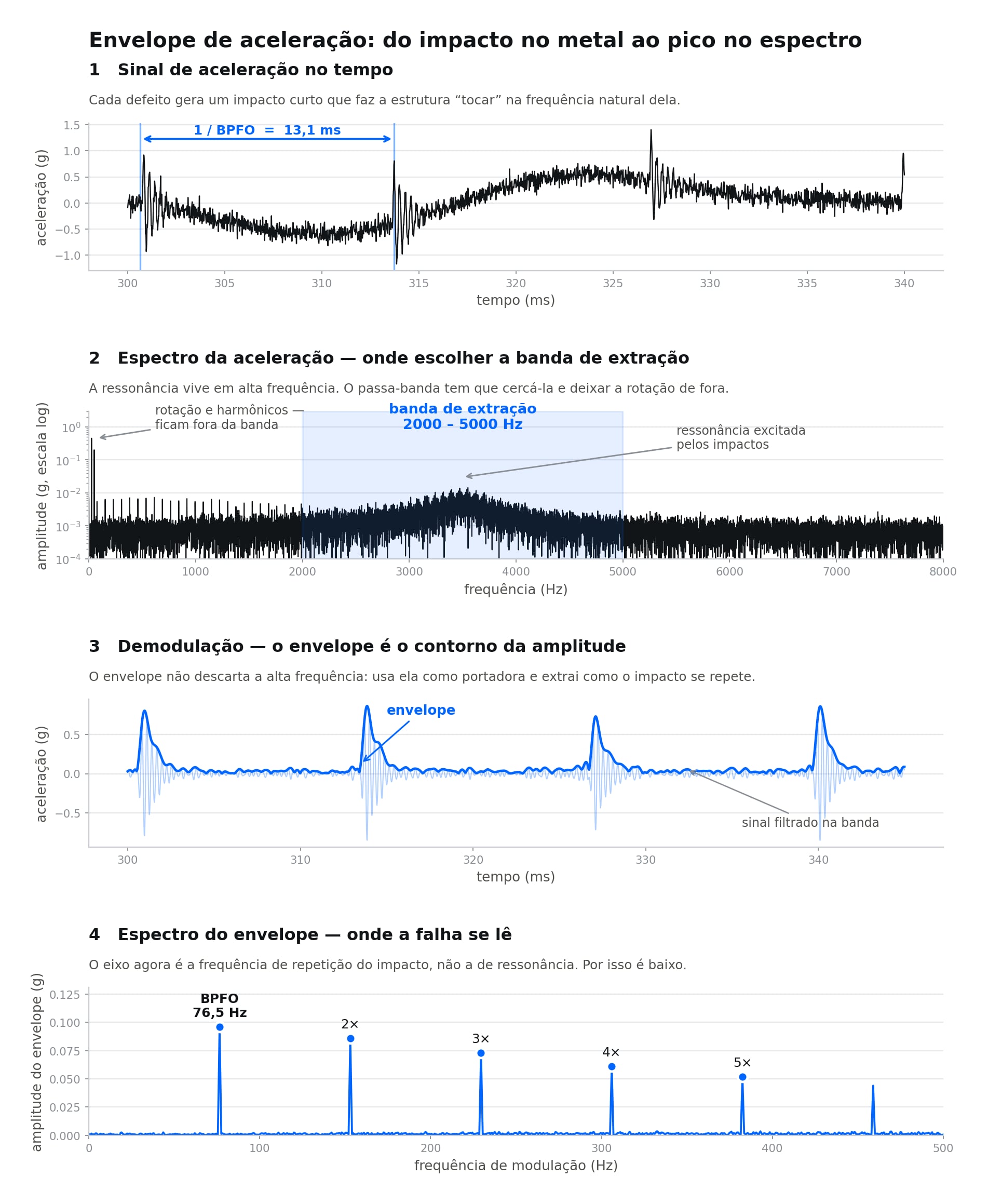

As quatro etapas do processamento, sobre um sinal com defeito de pista externa: rotação de 1.500 rpm, ressonância em 3.500 Hz e BPFO de 76,5 Hz.
Por que a falha aparece em baixa frequência
Aqui está o ponto que resolve a confusão inicial.
O impacto acontece em alta frequência. A repetição do impacto acontece em baixa frequência.
Pense num rolamento com um defeito na pista externa. A cada volta do eixo, alguns elementos rolantes passam por aquele ponto. Se o eixo gira a 1.500 rpm, ou 25 Hz, e o rolamento tem oito esferas, a taxa de repetição desses impactos vai estar na casa de dezenas ou poucas centenas de hertz — nunca em quilohertz.
Então:
- onde o impacto ressoa: 2 kHz, 5 kHz, 10 kHz — depende da geometria e da estrutura;
- com que frequência ele se repete: 80 Hz, 120 Hz, 200 Hz — depende da rotação e do número de elementos.
O espectro de envelope mostra a segunda coisa. Por isso ele é baixo. Não é perda de informação: é a informação certa, num eixo diferente.
As duas faixas que precisam ser configuradas
É daí que nasce o erro mais comum de configuração — e ele é de conceito, não de software.
Existem duas faixas de frequência distintas no envelope, e elas quase sempre são tratadas como se fossem uma só:
| O que é | Ordem de grandeza | |
|---|---|---|
| Banda de extração | O filtro passa-banda aplicado sobre o sinal de aceleração, onde mora a ressonância excitada pelo impacto | Alta — pode chegar a vários kHz |
| Faixa de leitura | A janela em que o espectro de envelope é exibido e interpretado | Baixa — tipicamente 0 a 1.000 Hz |
Configurar as duas com o mesmo valor é o caminho mais rápido para um espectro inútil.
Banda de extração: onde o impacto acontece
A banda de extração precisa conter a ressonância que o defeito excita, e precisa excluir a região de baixa frequência onde vivem a rotação e seus harmônicos.
Isso não é detalhe. Se o passa-banda deixar entrar o 1× de rotação, a energia do desbalanceamento e do desalinhamento — que costuma ser muito maior — vai dominar o envelope e enterrar os micro-impactos que você está tentando enxergar.
Na prática, o caminho é olhar primeiro o espectro de aceleração bruto e localizar onde existe atividade de alta frequência. Se há um monte de energia em torno de 3 kHz, uma banda de 1 kHz a 5 kHz faz sentido. A ressonância fica no centro, e a baixa frequência fica de fora.
Para isso, a aquisição precisa ir alto o bastante. Não adianta querer extrair envelope de uma ressonância em 8 kHz se o sinal de aceleração foi amostrado até 2 kHz — o dado simplesmente não existe.
Faixa de leitura: onde a falha se repete
Já o espectro de envelope resultante deve ser lido em baixa frequência.
Como referência prática:
- 0 a 1.000 Hz cobre a grande maioria dos casos de rolamento em máquinas industriais convencionais;
- 0 a 2.000 Hz ajuda quando a rotação é alta ou quando você quer acompanhar mais harmônicos da frequência de falha;
- 0 a 5.000 Hz só em investigação específica.
Exibir o envelope até 13 kHz, que é uma configuração que às vezes aparece por espelhar a faixa da aceleração, tende a trazer muito ruído e pouquíssimo valor diagnóstico. O analista fica olhando para uma região onde, por definição, a informação de repetição não está.
A regra prática: a banda de extração pode ser alta; a faixa de leitura quase sempre é baixa. São dois campos diferentes e devem ser configurados separadamente.

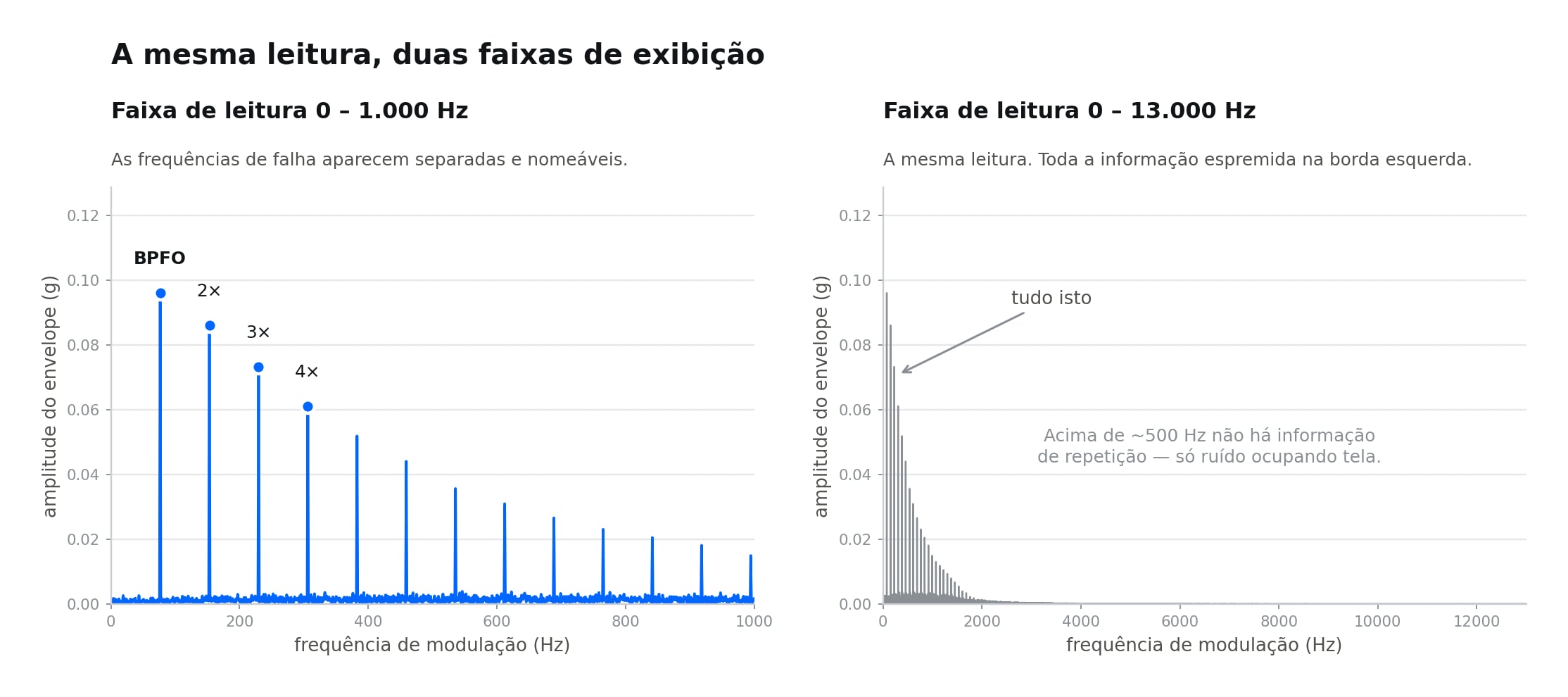

O mesmo dado, duas faixas de exibição. À esquerda dá para nomear os picos; à direita não.
O que procurar no espectro de envelope
Com as duas faixas ajustadas, o que aparece são as frequências de defeito do rolamento:
- BPFO — passagem de esferas pela pista externa;
- BPFI — passagem de esferas pela pista interna;
- BSF — rotação do elemento rolante;
- FTF — rotação da gaiola.
Essas frequências não são fixas. Elas dependem da rotação do eixo e da geometria do rolamento: número de elementos rolantes, diâmetro dos elementos, diâmetro primitivo e ângulo de contato.
E aqui está uma consequência que costuma ser subestimada: sem saber qual rolamento está instalado, você tem picos sem nome. Dá para ver que existe algo repetitivo em 137 Hz, mas não dá para dizer se aquilo é BPFO, BPFI ou coincidência.
Por isso uma base de ativos com dados do fabricante vale tanto quanto o sensor. É ela que transforma um pico em um diagnóstico.
Duas leituras que ajudam a interpretar:
Bandas laterais. Defeito na pista interna costuma aparecer com sidebands espaçadas pela rotação, porque o ponto defeituoso entra e sai da zona de carga a cada volta. Defeito na pista externa costuma ter menos modulação, porque o ponto fica parado em relação à carga.
Harmônicos. Uma frequência de falha isolada e discreta é diferente de uma família com vários harmônicos. A segunda geralmente indica um defeito mais desenvolvido.
Quando o envelope não é a ferramenta certa
Envelope é excelente para o que é impulsivo e repetitivo: rolamentos e engrenamento, principalmente.
Ele é a ferramenta errada para boa parte do resto.
Desbalanceamento, desalinhamento e folga estrutural são fenômenos de baixa frequência, que aparecem no 1×, no 2× e em harmônicos da rotação. Eles vivem no espectro de velocidade, não no envelope — e tentar diagnosticá-los pelo envelope é olhar para o lugar errado com a lente errada.
Há ainda dois casos em que o envelope exige cuidado extra:
Rotação variável. Como as frequências de falha escalam com a rotação, um ativo que muda de velocidade espalha os picos. Sem saber a rotação no momento da coleta, o espectro fica difícil de interpretar.
Máquina parada ou em transiente. Uma coleta feita durante partida, parada ou com o equipamento desligado não representa a condição operacional. O dado existe, mas não deve ser interpretado como se fosse regime normal.
Envelope só vira decisão com contexto
Um espectro de envelope bem configurado é uma das evidências mais sensíveis que existem para detectar falha incipiente de rolamento. Ele mostra defeito muito antes de a vibração global subir e muito antes de alguém ouvir alguma coisa.
Mas um espectro isolado ainda não é uma decisão de manutenção.
Para virar decisão, ele precisa de três coisas em volta:
- Estado operacional. A máquina estava rodando, e em que rotação? Sem isso, as frequências de falha não podem nem ser calculadas.
- Histórico. Aquele pico é novo ou está ali desde a instalação? Envelope é uma técnica de tendência — o valor está na comparação com o próprio ativo ao longo do tempo, não num número absoluto.
- Identidade do ativo. Qual rolamento está montado ali? É o que dá nome ao pico.
É a soma dessas três coisas com o espectro que produz uma recomendação defensável: inspecionar aquele ponto, com aquela hipótese, dentro de determinado prazo.
Envelope de aceleração não é uma técnica que prevê o futuro. É uma técnica que enxerga o presente com mais resolução — e o resto do trabalho é dar contexto suficiente para que alguém decida o que fazer com o que foi visto.
